一、性能介绍:

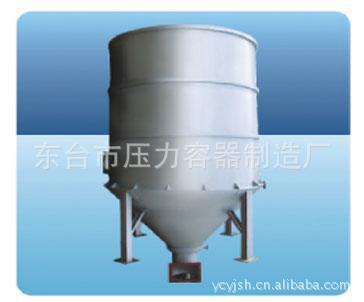

浆料漂白塔,是造纸行业常用的一种塔器设备,塔体采用圆柱式结构,塔体锥部是一定角度的椎体,锥体底部为出料螺旋装置,一般情况下,浆料在重力作用下始终具有垂落运动的趋势,所以螺旋的输送长度设计很短也能做到很好地放浆,这就大幅降低了动力消耗,而且塔内浆料下降速度均一,确保了漂白性能,
高浓漂白塔是用于磨木浆和其它浆种的高浓浆料(28%~32%)进行过氧化氢漂白反应的装置。

高浓漂白塔是高浓纸浆的漂白反应装置,本设备主要用于高浓氧化氢漂白。纸浆从塔顶进入漂塔,在塔体内停留一定时间后,从底部的出料螺旋排出。高浓过氧化氢漂白与中浓过氧化氢漂白相比,能更有效地提高纸浆白度,节省过氧化氢消耗、降低漂浆成本。
二、技术特征
参数
|
DRT10
|
DRT20
|
DRT30
|
公称容积M3
|
10
|
20
|
40
|
生产能力T/D
|
15-20
|
50-70
|
100-140
|
漂白浓度%
|
20-32
|
28-32
|
28-32
|
漂白温度℃
|
65-70
|
65-70
|
65-70
|
漂白时间h
|
1.5-2
|
2-3
|
2-3
|
进浆口mm
|
200×130
|
200×130
|
200×130
|
出浆口mm
|
1224×530
|
1680×632
|
2235×632
|
排气口mm
|
Dgl00
|
Dg100
|
Dgl00
|
配用动力
|
YCTl80-4A/4kw
|
YCT200-4A/5.5kw
|
YCT200-4B/7.5kw
|
外形尺寸mm
(长×宽×高)
|
4880×2010×4740
|
5860×2260×5750
|
6420×2680×7100
|
设备净重kg
|
3500
|
5500
|
10500
|
工作重量kg
|
15000
|
25000
|
35000
|
三、结构简介

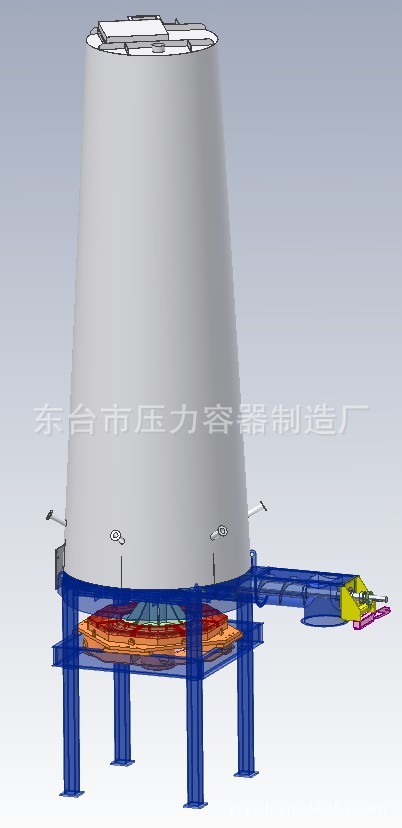

高浓漂白塔主要由塔体、尾斗、出料螺旋、传动装置等部分组成。
1、塔体采用锥台结构,以减少浆料搭桥的可能性。塔体由面板和框架焊接而成,与浆料接触的面板采用防腐处理,外周的框架由立柱、槽钢、角钢圈焊接而成,均为普通碳钢。
2、尾斗是漂白塔的出料部分,与塔体法兰相联,尾斗顶部设有顶盖,打开顶盖可观察漂塔的出浆情况。
3、出料螺旋用于漂白塔的排料,装在塔体底部,由二至四根平行排列的螺旋组成,螺旋同速旋转,将浆料推出塔体。为使纸浆在塔体内停留时间基本一致,下料均匀,出料螺旋采用不等螺距、等外径、等芯轴的结构形式。
4、传动装置由电磁调速电机、三角带、减速机、联轴器组成。传动装置先带动一根出料螺旋旋转,再通过等径齿轮带动其余出料螺旋旋转。

四、安装与调试
1、漂白塔可在制造厂整体焊接出厂,也可根据实际情况分段制造,现场焊接,现场焊接时须保持内表面平整。
2、漂白塔安装后,塔底的出料螺旋应转动灵活,相邻两螺旋叶片之间互相错位半个螺距。
3、螺旋轴维修时须从传动侧抽出或推入,·因此传动侧需留足够的安装维修空间。
4、漂白塔安装后应对塔体进行保温处理,保温层材料与厚度由工艺设计确定。
5、设备空车试运转前先清理漂塔内部,确保设备内无杂物后再启动出料螺旋,进行空车试运转,试运转时出料螺旋转动应轻快、灵活。
6、漂白塔使用时先启动高浓混合器,将高浓纸浆送入漂白塔,待最初进入漂白塔内的浆料停留时间达到所漂白时间后,启动出料螺旋,向外排料。停机时先停止进浆,排空漂白塔内纸浆后,再停止螺旋轴运转。

五、维护与保养
1、检查设备运转情况,及时排除不正常因素。
2、检查设备润滑情况,定期向出料螺旋的两端轴承加入润滑脂。
3、每半月一次,每半年彻底更换润滑剂。
